Poškození ložisek průchodem elektrického proudu

V moderních elektrických zařízeních jako jsou např. generátory či motory  mohou valivá ložiska utrpět poškození v důsledku výboje el. proudu. Tento jev se nazývá elektrokoroze.  V provozu se škody způsobené proudem projevují symptomy jako jsou zvýšená hlučnost chodu a vibrace až po předčasné poškození ložisek.

Nežádoucí průchod elektrického proudu ložiskem může být způsoben:

• Nesprávným nebo vadným zapojením.
• Vadnými nebo poškozenými uzemňovacími spoji, které vedou k nedostatečnému vyrovnání potenciálu.
• Nestíněným a/nebo asymetrickým zapojením v elektromotorech.
• Asymetrickým magnetickým tokem.
• Rychle se působícími frekvenčními měniči.

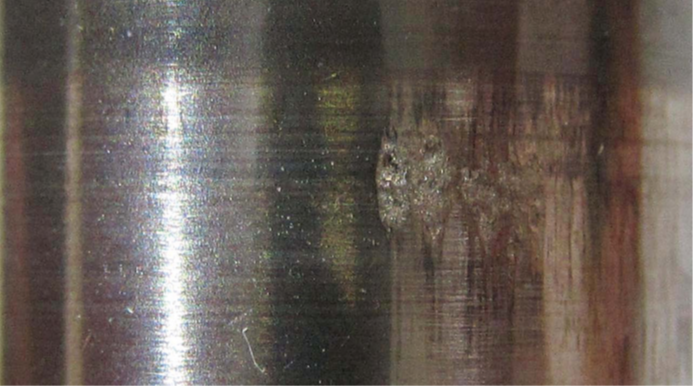

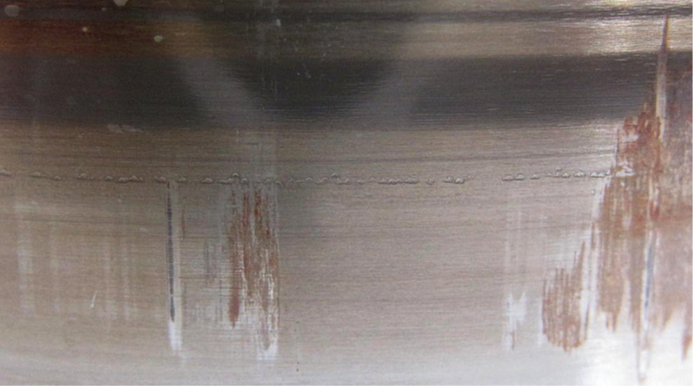

Příklady poškození ložisek:

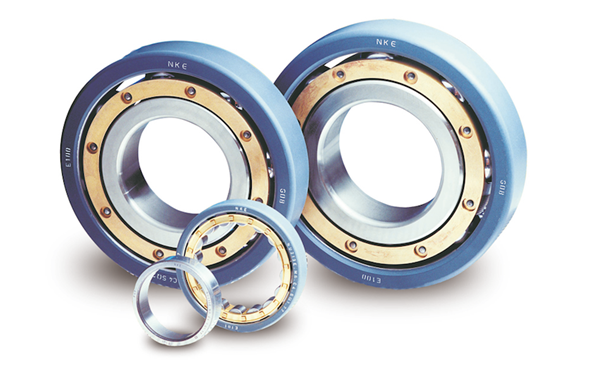

Společnost NKE dodává elektricky izolující valivá ložiska s oxidovou keramickou izolací na ložiskovém kroužku. Izolace je na vnější kroužek nanesena pomocí plazmové technologie a má garantovanou elektrickou pevnost minimálně 1 000 V střídavého nebo stejnosměrného proudu.

Tloušťka povlaku > 0,125 mm resp. 0,250 mm pro vnější/vnitřní kroužek a boční plochy.

K dispozici jsou dvě varianty:

• SQ77: Izolace na vnějším kroužku.
• SQ77E: Izolace na vnitřním kroužku.

Frekventované typy ložisek v provedení SQ77 (izolace na vnějším kroužku):

Příklady:

Válečková ložiska

• Provedení: NJ, NU, NUP
• Rozměrové řady: 210-230, 310-330
• Klece: mosaz a polyamid
• Radiální vůle: C0, C3, C4

Kuličková ložiska

• Rozměrové řady: 6212-6226; 6312-6326
• Klec: mosaz
• Radiální vůle: C3, C4

Přednosti toho řešení:

• SQ77 je jednoduchá a nákladově efektivní ochrana proti poškození ložisek způsobenému průchodem proudu.
• Izolace eliminuje riziko poškození oběžných drah a předčasnou degradaci maziva, což je kritické pro správnou funkci ložiska.
• Izolační povlak z keramiky na bázi oxidu hlinitého se nanáší plazmovým nástřikem. Zaručená minimální pevnost je 1000 V nebo 3000 V (střídavý/stejnosměrný proud).
• Rozměry a tolerance ložisek SQ77, stejně jako nosnosti, jsou identické se standardními ložisky.
• Jedná se o nákladově přívětivější variantu, než je izolace na pouzdrech nebo hřídelích.
• Zaměnitelné: Stejné rozměry a technické vlastnosti jako konvenční ložiska.
• Povlak odolný proti mechanickému poškození při správné manipulaci.
• Elektricky izolovaná ložiska SQ77 jsou také k dispozici v kombinaci s dalšími speciálními vlastnostmi, aby splňovala specifické požadavky aplikace.

Výsledky testování QMS / Další výsledky testování:

• 100 % ložisek SQ77 je kontrolováno z hlediska dielektrické pevnosti izolační vrstvy.
• Zbývající rozměrové a metalurgické kontroly odpovídají standardům kvality NKE.
• 3.1. certifikát kontroly (DIN EN 10204) na požádání.

Mosazná klec se zesílenými nýty:

• Schváleno předními evropskými výrobci motorů a vlaků.
• Zvýšená odolnost a lepší chování ve vysokých teplotách a vibračním prostředí.
• Hladší chod i při špatném mazání.

Kompatibilita s mazivy:

• 100% kompatibilní s Mobil Polyrex EM.

Typické aplikace:

• Trakční motory železničních vozidel.

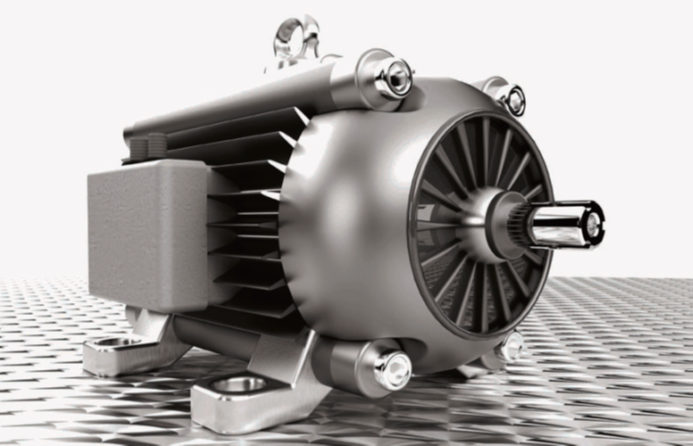

• Elektromotory (AC/DC).
• Generátory (např. v generátorech větrných turbín).

Autor: Michal Mareš
